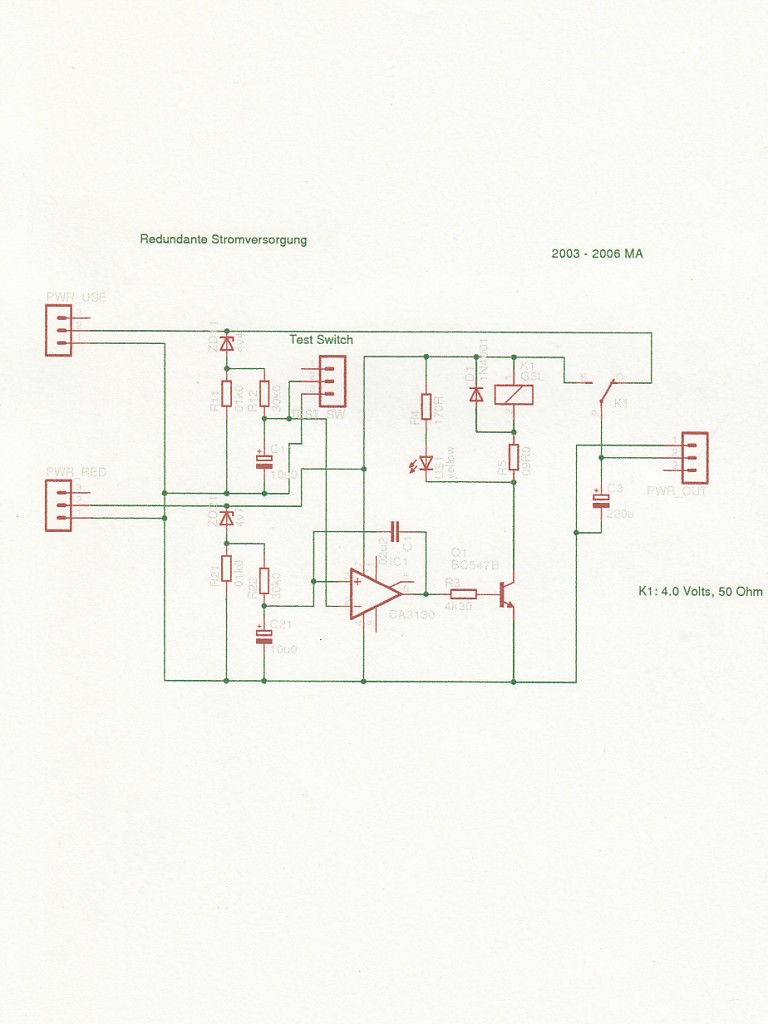

Schematic

Umschaltung entscheidet ein Spannungscomparator. Zur Umschaltung ein klassisches Relais, hier gibt es im Vergleich zu Transistoren keine Basis-Emitter Spannungsverminderung. Zudem ist durch das mechanische Relais immer gesichert, daß der eine oder der andere Akku verbunden wir mit dem Empfänger. Ein Zwischenzustand ist unmöglich.

Die Hyterese ist null. Damit kein hektisches hin-und her schalten bei Spannungsgleichheit statt findet, wurde eine RC Schaltung für die Zeitkonstante zwischengeschaltet.

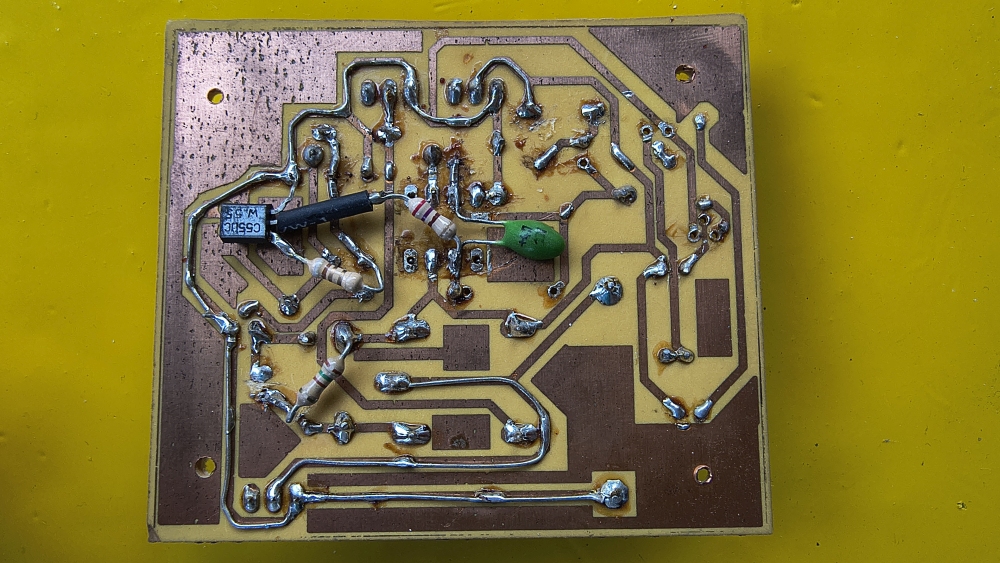

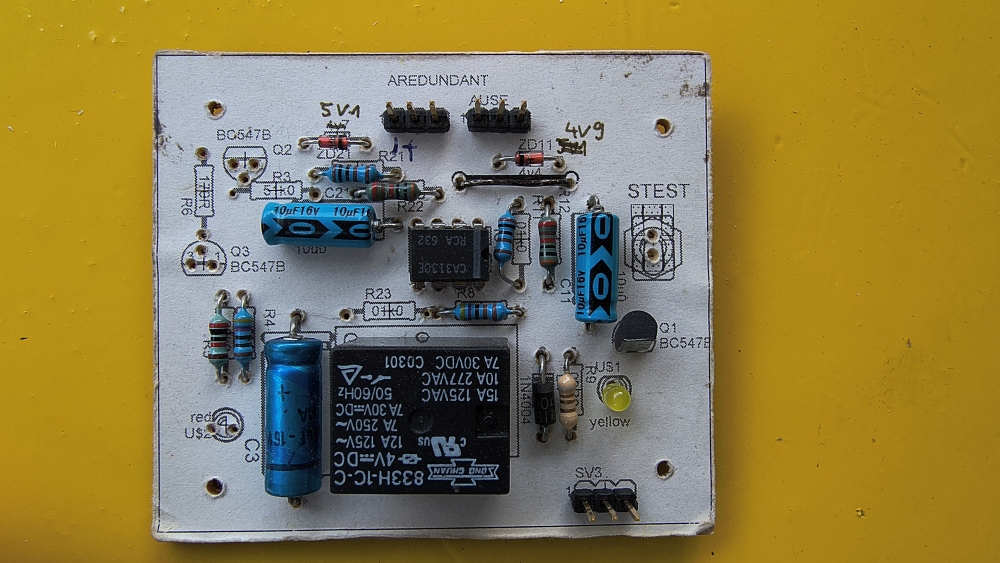

realisierte Umsetzung, Test erfolgreich. Aktiv im Modell unterwegs

Ohne Gewähr, Nutzung auf eigenes Risiko

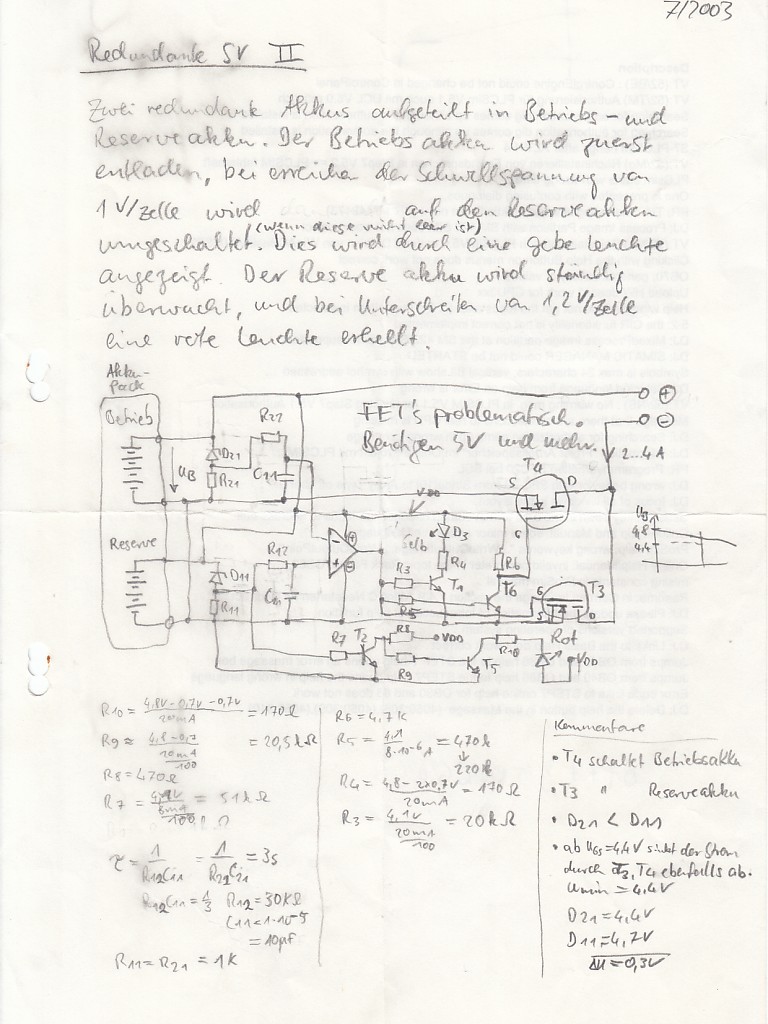

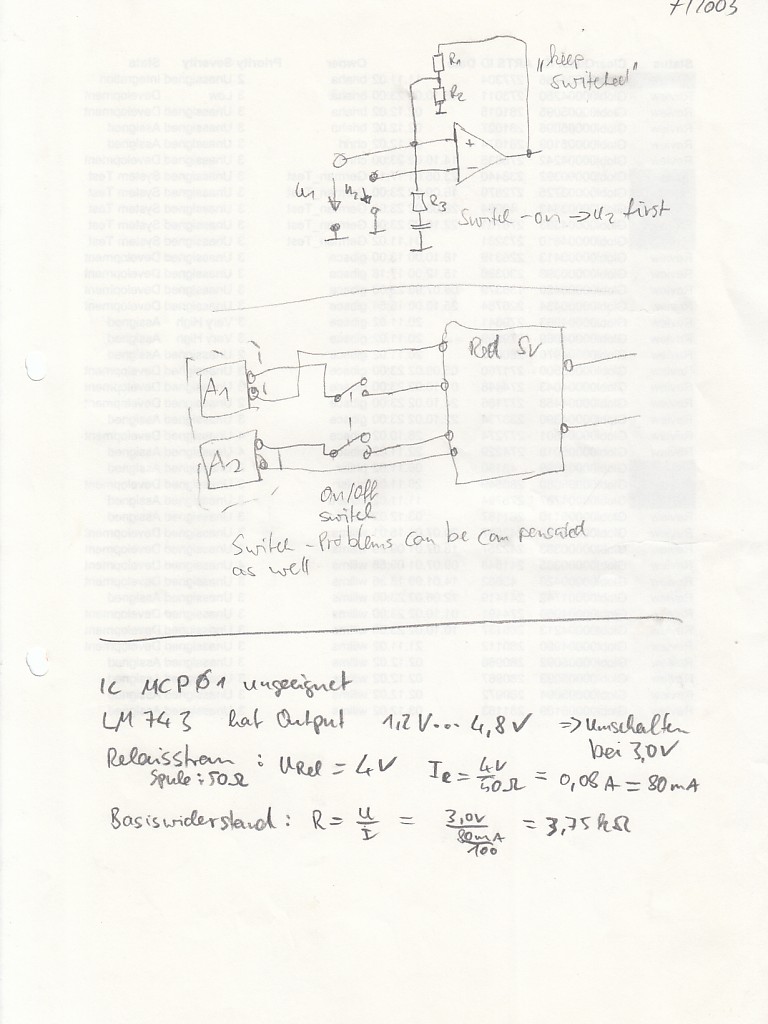

Etwas klassisches Schaltungsdesign, aber ich will keine Risiken eingehen, denn: Die unteren Berechnungen zeigen die Challanges eine FET Lösung schaltungstechnisch auf
